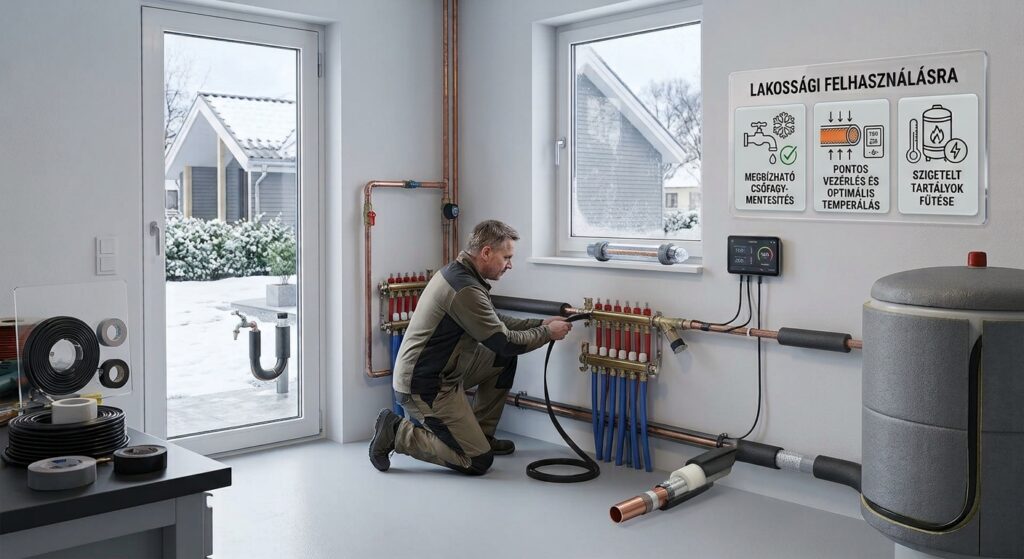

Az elektromos csőkísérő fűtés alkalmas vízvezetékek fagymentesítésére, vagy egyéb csővezetékben szállított anyagok temperálására, felfűtésére. Hasonló megoldást tudunk alkalmazni tartályok fűtésére is.
Működési elv: A fűtőkábel egy nagy ellenállású vezeték, amely az elektromos hálózatba bekötve felmelegszik, így hőt ad le a környezetének. Az önszabályzós kábel a hőelvonás mértékében változtatja teljesítményét.
Az önszabályozó fűtőkábelben két párhuzamos rézvezetőt egy hőmérsékletfüggő, változó ellenállású anyag kapcsol össze. Hideg környezetben nagyobb fűtési teljesítményt ad le, a hőmérséklet emelkedésével pedig automatikusan csökkenti azt.
A kábel akár szakaszonként is képes alkalmazkodni a helyi hőelvonáshoz, ezért pontos és biztonságos fagyvédelmet biztosíthat. Általában rövidebb, körülbelül 10–15 méteres szakaszoknál jelent gazdaságos megoldást. Hosszabb rendszereknél kedvezőbb lehet állandó ellenállású fűtőkábelt és külön szabályozást alkalmazni.
A kábel 230 V-os tápellátással működik, megfelelő határok között méretre vágható, egyes speciális típusai pedig robbanásveszélyes környezetben is alkalmazhatók. Bár önszabályozó, külön vezérlés használata továbbra is ajánlott, mert a fogyasztása csak magasabb hőmérsékleten közelít a nullához.

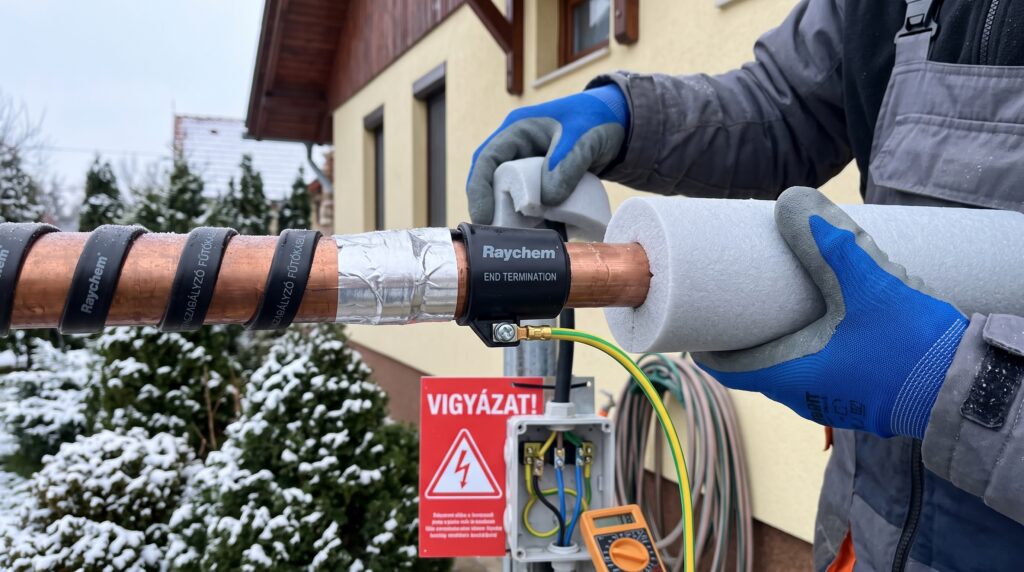

A fűtőkábelt a csővezeték teljes hosszában, alukasírozott ragasztószalaggal kell rögzíteni. Az alumíniumréteg elősegíti, hogy a kábel által termelt hő egyenletesebben jusson át a cső felületére.
A kábelt a ragasztás mellett mechanikusan is stabilan rögzíteni kell, még a hőszigetelés felhelyezése előtt. A hőérzékelőt a kábelek közé úgy kell elhelyezni, hogy közvetlenül ne érjen hozzájuk.
A szerelés végén a teljes csőszakaszt megfelelő csőhéj-hőszigeteléssel kell lefedni. Ez csökkenti a hőveszteséget, és biztosítja, hogy a megtermelt energia a cső fagyvédelmét szolgálja.
A fűtőkábel árnyékoló rézszövetét szakszerű, sajtolt és vízmentes kötéssel kell összekapcsolni a védővezetővel. Az alkalmazott érintésvédelmi módnak meg kell felelnie a helyi villamos hálózat és az áramszolgáltató előírásainak.
A rendszer védelmét áram-védőkapcsolóval vagy más, azzal egyenértékű megoldással kell biztosítani. Mivel a csőkísérő fűtés hálózati feszültséggel működik, az elektromos bekötést és az érintésvédelmi kialakítást minden esetben megfelelő villamos szakemberre kell bízni.

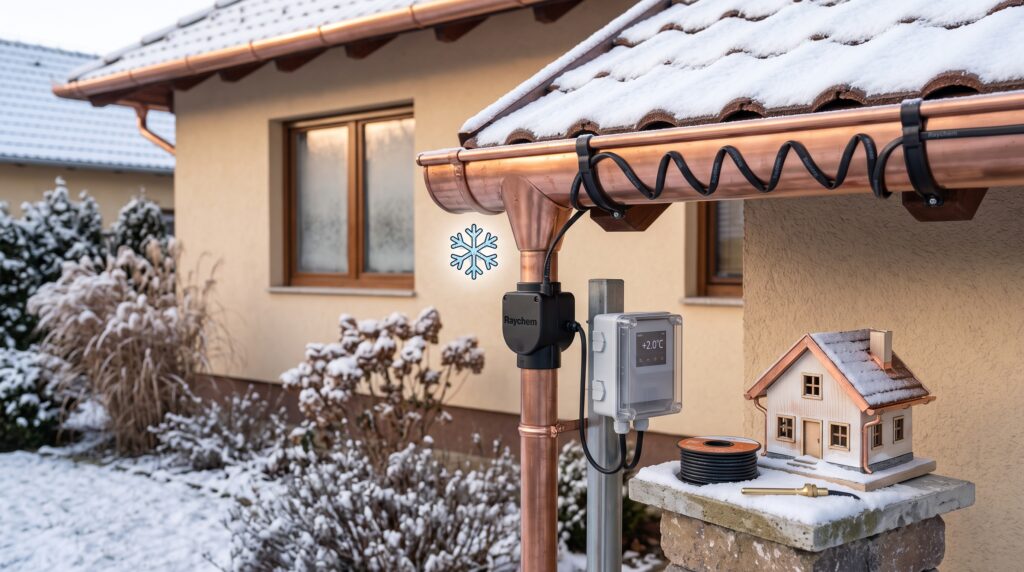

A csőkísérő fűtés elméletileg egyszerű kapcsolóval is működtethető, de ez nem biztosít megbízható és gazdaságos üzemelést, ezért ezt nem javasoljuk. Könnyen előfordulhat, hogy a rendszer túl későn kapcsol be, vagy a fagyveszély elmúltával feleslegesen tovább működik.
Ezért automatikus hőmérséklet-szabályozás használata ajánlott. A vezérlés a beállított hőmérsékleti értékek alapján kapcsolja be és ki a fűtést, így a rendszer csak akkor használ energiát, amikor arra valóban szükség van.
Sokan gondolják, hogy az önszabályzós kábelhez nem kell vezérlés, de ez nem igaz. A felesleges működés elkerülésére ide is kell vezérlés.
Vezérlés nélküli működés legfeljebb időkapcsolóval és jól látható kontrollámpával alakítható ki, de ez kevésbé biztonságos, és nagyobb figyelmet igényel. A hosszú távon megbízható működéshez megfelelően megtervezett automatikus szabályozás javasolt.
A szükséges kábelmennyiség kalkulálásához önmagában a csőhossz ismerete nem elegendő, mivel a karimák, tolózárak, egyéb szerelvények és szivattyúk további kábelhosszt igényelnek. Ennek kikalkulálásában segít az alábbi táblázat. Az adatok méterben értendők.
| Csőátmérő | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karimapár | 0,2 | 0,2 | 0,25 | 0,3 | 0,3 | 0,35 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,3 | 1,5 |
| Tolózár és/vagy egyéb szerelvény | 0,4 | 0,45 | 0,5 | 0,55 | 0,6 | 0,8 | 0,9 | 1,1 | 1,5 | 2,0 | 2,4 | 2,8 | 3,3 | 3,8 | 4,2 | 5,0 |
| Szivattyú | 1,5 | 1,5 | 2,0 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 5,0 | 5,0 | 6,0 | 6,0 | 6,5 | 6,5 | 7,0 | 8,0 |
Amennyiben a fűteni kívánt cső fém csőtartó szerkezethez csatlakozik, akkor a bevitt teljesítményt kb. négyszeresére kell növelni, a fém tartó hűtő hatása miatt. Ezt a fűtőszál visszafordításával lehet elérni, a tartó felfogatásától 0,5 méteren jobbra-balra.
Figyelem: Az egyéb csőszerelvények miatti többletkábeligény kiszámításához a fentebb levő táblázat adatait kell alapul venni.
Például, vegyünk alapul egy DN 100, 25 méteres szakaszt 2 db karimapárral, 1 db szerelvénnyel, 1 db szivattyúval.
Ezen eset többletkábeligényét jobbra számoljuk ki.
Fűtőszál típusa: ELSR-20-BO
Cső hossz: 1 x 25 m = 25 m
Karimapár: 2 x 0,6 m = 1,2 m
Szerelvény: 1 x 1,5 m = 1,5 m
Szivattyú: 1 x 5,0 m = 5,0 m
Csatlakozás: 1 x 0,5 m = 0,5 m
Szükséges fűtőkábel hossz = 34,8 m
Tehát, ha az említett 25 méteres csövet szeretne fűteni, akkor ~35 m ELSR-(A)-20-BO(T) fűtőszálra lesz szüksége.
Összegyűjtöttük az elektromos csőkísérő fűtésekkel kapcsolatban leggyakrabban felmerülő kérdéseket. Az alábbi válaszok segítséget nyújtanak a megfelelő rendszer, kialakítás és működési mód kiválasztásához.
Az elektromos csőkísérő fűtés vízvezetékek, csatornák, technológiai csővezetékek és tartályok fagyvédelmére, illetve temperálására használható. A fűtőkábel közvetlenül a cső felületén adja le a hőt, így megakadályozza a fagyást, illetve biztosítja a szállított közeg megfelelő hőmérsékletét. Lakossági és ipari felhasználásra egyaránt alkalmas.
Az önszabályozó fűtőkábel automatikusan alkalmazkodik a környezet hőmérsékletéhez. Hideg helyeken nagyobb, melegebb szakaszokon kisebb teljesítménnyel működik, így energiatakarékosabb és biztonságosabb. Rövidebb csőszakaszok esetén különösen gazdaságos megoldás, ugyanakkor hosszabb rendszereknél is alkalmazható megfelelő vezérléssel.
A szerelés előtt ki kell számolni a szükséges fűtési teljesítményt, ebben kollégáink tudnak segíteni. A szerelés egyszerűsítése miatt igyekszünk egyetlen fűtőkábellel megoldani a fűtést. Amikor a nagyobb a szükséges teljesítmény, akkor kell 2-3 kábelt is alkalmazni. A fűtőkábelt a cső teljes hosszán rögzíteni kell, majd megfelelő hőszigeteléssel kell lefedni. A szerelés során ügyelni kell a hőérzékelő megfelelő elhelyezésére, valamint az érintésvédelmi előírások betartására. A hosszú távú és biztonságos működés érdekében a telepítést célszerű szakemberre bízni.
A vezérlés biztosítja, hogy a fűtőkábel csak akkor működjön, amikor valóban szükség van rá. Automatikus hőmérséklet- vagy időjárásfüggő szabályozással elkerülhető a felesleges energiafogyasztás, miközben a csővezeték folyamatos fagyvédelmet kap. A kézi kapcsolást egyáltalán nem ajánljuk, mert hosszú távon egyáltalán nem biztonságos és nem gazdaságos.
Nem elegendő kizárólag a cső hosszával számolni. A karimák, tolózárak, szivattyúk és egyéb szerelvények további kábelhosszt igényelnek, ezért ezeket is figyelembe kell venni a méretezés során. A megfelelő kábelhossz meghatározásához a fentebbi táblázat, de mindenek előtt kollégáink segítenek.
